简介

MindStudio Monitor（MindStudio一站式在线监控工具，msMonitor）提供用户在集群场景性能监控定位端到端能力。

msMonitor基于dynolog开发，结合AI框架（Ascend PyTorch调优工具、MindSpore调优工具）的动态采集能力和MSPTI，为用户提供nputrace和npu-monitor功能：

• npu-monitor功能：轻量常驻后台，监控关键算子耗时。
• nputrace功能：获取到框架、CANN以及device的详细性能数据。

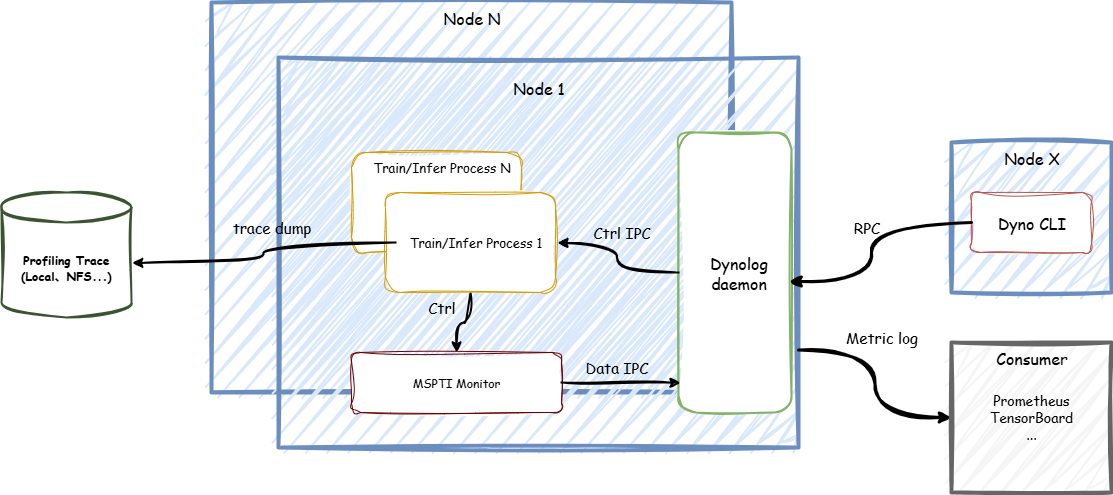

如上图所示msMonitor分为三部分：

1. Dynolog daemon：dynolog守护进程，每个节点只有一个守护进程，负责接收dyno CLI的RPC请求、触发nputrace和npu-monitor功能、上报数据的处理以及最终数据的展示，dynolog的详细介绍请参见dynolog。
2. Dyno CLI：dyno客户端，为用户提供nputrace和npu-monitor子命令，任意节点都可以安装，dyno的详细介绍请参见dyno。
3. MSPTI Monitor：基于MSPTI实现的监控子模块，通过调用MSPTI的API获取性能数据，并上报给Dynolog daemon。
