Monitor¶

简介¶

Monitor 是集成在MindStudio Monitor中的一套接口，用户可以通过调用这些接口来开启、停止性能监控，以及获取监控数据。

使用前准备¶

安装msMonitor工具。详情请参见《msMonitor工具安装指南》，推荐使用下载软件包安装。

Monitor功能介绍¶

功能说明

提供简单易用接口，采集计算类算子、通信类算子、API、Runtime API、Mstx等性能数据，用户可以根据需要选择采集的指标。

接口说明

参考mindstudio_monitor的Monitor特性接口说明。

使用示例

在模型 Python 脚本中引入 Monitor 接口。

from msmonitor import Monitor, ActivityKind

在模型 Python 脚本中调用 Monitor 接口启动性能监控。

import torch
import torch.nn as nn

class FeatureExtractor(nn.Module):

    def __init__(self, in_channels=3, out_channels=16, kernel_size=3):
        super(FeatureExtractor, self).__init__()
        self.conv = nn.Conv2d(in_channels, out_channels, kernel_size, stride=1, padding=1)
        self.relu = nn.ReLU()
        self.pool = nn.AdaptiveAvgPool2d((4, 4))

    def forward(self, x):
        x = self.conv(x)
        x = self.relu(x)
        x = self.pool(x)
        return x

from msmonitor import Monitor, ActivityKind

# 开启性能监控
monitor = Monitor()
monitor.start(kinds=[
    ActivityKind.API,
    ActivityKind.Kernel,
    ActivityKind.Marker
])

# 模型运行
batch_size = 4
input_tensor = torch.randn(batch_size, 3, 32, 32).npu()
extractor = FeatureExtractor(in_channels=3, out_channels=16, kernel_size=3).npu()
linear_layer = nn.Linear(in_features=256, out_features=128).npu()

for i in range(10):
    range_id = torch.npu.mstx.range_start(f"step {i}", torch.npu.current_stream())
    features = extractor(input_tensor)
    flat_features = features.view(batch_size, -1)
    x = linear_layer(flat_features)
    w = torch.randn(128, 64).npu()
    y = torch.matmul(x, w)
    torch.npu.mstx.range_end(range_id)

torch.npu.synchronize()

# 停止性能监控
monitor.stop()

# （可选）在线获取性能数据，参考步骤3
result = monitor.get_result()

# （可选）将性能数据保存到本地文件，参考步骤4
monitor.save("monitor_result.xlsx")

（可选）可通过在线方式获取性能数据，返回的数据结构请参考ActivityData数据结构。

# 获取性能数据并打印
result = monitor.get_result()
for kind, data in result.items():
    for item in data:
        print(f"kind: {kind}, name: {item.name}, durationNs: {item.endNs-item.startNs}")

（可选）将性能数据保存到本地文件，当前仅支持Excel格式，文件详细介绍请参见输出结果文件说明。

# 将性能数据保存到本地文件
monitor.save("monitor_result.xlsx")

输出结果文件说明¶

落盘的 Excel 文件包含多个 Sheet 页，每个 Sheet 页对应一种采集的数据类型，例如 API、Kernel、Marker 等，用户可通过查看不同 Sheet 页来分析算子、API的执行耗时情况。

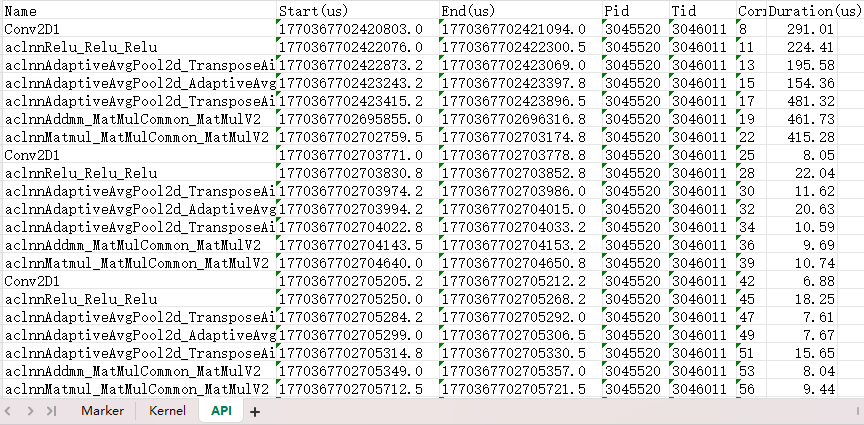

如下图所示：

各个Sheet页的字段说明如下：

Marker¶

Name: mstx打点消息内容
SourceKind: 消息来源类型，"Host" 或 "Device"
Domain: 消息所属 domain 名称
ID: 消息ID
Start(us): mstx打点开始时间，单位：us
End(us): mstx打点结束时间，单位：us
Pid: SourceKind 为 "Host" 时为进程ID，为 "Device" 时为 0
Tid: SourceKind 为 "Host" 时为线程ID，为 "Device" 时为 0
Device ID: SourceKind 为 "Device" 时为marker所属设备ID，为 "Host" 时为 0
Stream ID: SourceKind 为 "Device" 时为marker所属流ID，为 "Host" 时为 0
Duration(us): mstx打点执行时间，单位：us

Kernel¶

Name: 计算类算子名称
Start(us): 算子执行开始时间，单位：us
End(us): 算子执行结束时间，单位：us
Device ID: 算子执行所在的设备ID
Stream ID: 算子执行所在的流ID
Correlation ID: 算子执行关联ID，用于和API数据关联
Type: 算子类型，例如 "KERNEL_AICORE"、"KERNEL_AIVEC"、"KERNEL_AICPU" 等
Duration(us): 算子执行时间，单位：us

Communication¶

Name: 通信类算子名称
Start(us): 算子执行开始时间，单位：us
End(us): 算子执行结束时间，单位：us
Device ID: 算子执行所在的设备ID
Stream ID: 算子执行所在的流ID
Count: 算子传输的数据量
DataType: 算子传输的数据类型，例如 "FP32"、"INT8" 等
CommName: 算子所属通信域名称
AlgType: 算子所属通信算法类型，例如 "RING"、"MESH" 等
Correlation ID: 算子执行关联ID，用于和API数据关联
Duration(us): 算子执行时间，单位：us

API、AclAPI、NodeAPI、RuntimeAPI¶

Name: API 名称
Start(us): API 调用开始时间，单位：us
End(us): API 调用结束时间，单位：us
Pid: 调用 API 的进程ID
Tid: 调用 API 的线程ID
Correlation ID: API 调用关联ID，用于和Kernel/Communication数据关联
Duration(us): API 调用时间，单位：us
